Liquid-Check SM1 mit Schaltmodul

Name: Liquid-Check SM1 mit Schaltmodul
Brand: Liquid-Check
SKU: 40645
Price: 267.00 EUR
Availability: InStock
Rating: 5 (2 reviews)

Art.Nr.:: 40645
Lieferzeit:: ca. 2-3 Tage (Ausland abweichend)
Lagerbestand:: Stück
Zolltarif-Nr.:: 90261029

Temp. Sensor:

Schlauchgewicht 100g D=25mm:

Messschlauch:

267,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Beschreibung

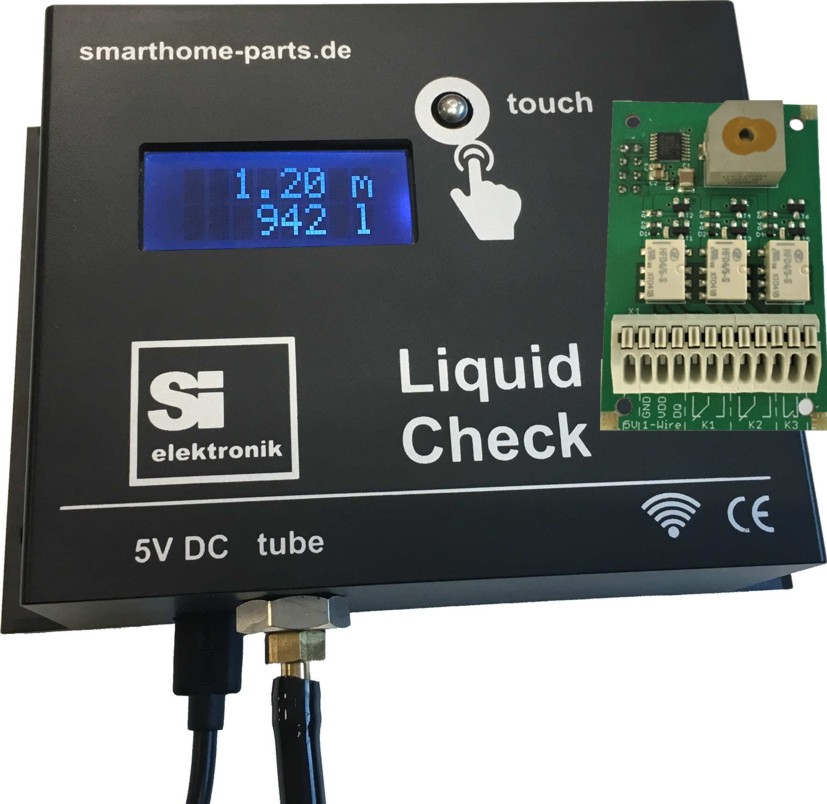

Liquid-Check SM1 Levelsensor mit Schaltmodul

Liquid-Check mit integriertem Schaltmodul (3x Relaiskontakt + 1-Wire Anschluss für 4 Temperatursensoren)

Liquid-Check (SM1) schaltet auch eine WLAN-Steckdose oder sendet eine URL an sonstige Dienste

Das elektronische Meß-System „Liquid Check" ermöglicht die Messung von Pegelständen in drucklosen Behältern. Z.B. Wasserzisternen, Tankinhalt, etc.. Durch die Angabe von Behälterformen und Abmessungen erfolgt auch die Umrechnung in Liter. Die Hauptnutzwerte sind daher neben weiteren Angaben die Höhe des Pegelstandes in Meter sowie die Flüssigkeitsmenge in Liter. Die Darstellung der Messwerte erfolgt über die Digitalanzeige am Gerät sowie mittels W-LAN Verbindung über einen PC oder ein Handy. Da das Gerät über eine lokale Webseite verfügt können die Werte auch in SmartHome-Systeme eingebunden werden die das Auslesen von Werten aus Webseiten unterstützen. Für das quelloffene SmartHome-System "FHEM" steht ein Programm-Modul zur Verfügung.->

Zur Umrechnung des gemessenen Pegelstands in Liter werden folgende vordefinierte Formen unterstützt:
Quader, Kugel, Zylinder stehend, Zylinder liegend
Somit kann z.B. der Inhalt eines quadratischen Beckens mit der Form "Quader" erfasst werden.
In dieser Formfunktion werden dann Länge und Breite des Beckens angegeben z.B: "2,4 * 3 * h"

Sollte keine der beschriebenen Formen passen kann eine Peiltabelle angegeben werden:
1.       1,0 m     = 300 L
2.       1,5 m     = 450 L
3.       etc. etc.
.    .
.    .
10. 2,0 m = 550 L

Eine Peiltabelle wird in der Regel vom Tankhersteller zur Verfügung gestellt.

Lieferung incl. Netzteil und Befestigungsmaterial.

Webseite:
https://liquid-check-info.si-elektronik.de

Funktion

Wie funktioniert Liquid Check SM1?

Liquid-Check mit integriertem Schaltmodul (3x Relaiskontakt + 1-Wire Anschluss für 4 Temperatursensoren)

Der Liquid-Check SM1 ist mit einem Schaltmodul ausgerüstet, das es ermöglicht bei bestimmten Füllständen einen Schaltvorgang auszulösen. Desweiteren kann der LC-SM1 auch einen Schaltausgang per ‘Switch’ über die Webobefläche schalten. Die Schaltrelais können diesen Funktionen frei zugeordnet werden.
Auch bietet das Gerät die Möglichkeit bis zu vier 1-Wire Temperaturfühler anzuschließen und über die Weboberfläche darzustellen. Temperatur-Schaltschwellen können in 0,1°C Schritten eingestellt werden. Die Schaltzustände und die Temperaturwerte sind auch per http-request abrufbar.

Liquid-Check mit Schaltmodul (SM1) schaltet ab Firmware-Version 1.50 auch eine geeignete WLAN-Steckdose. Als Schaltfunktion kann eine URL zum Aus/Ein Schalten eingegeben werden.
https://liquid-check-info.si-elektronik.de/neu-liquid-check-sm1

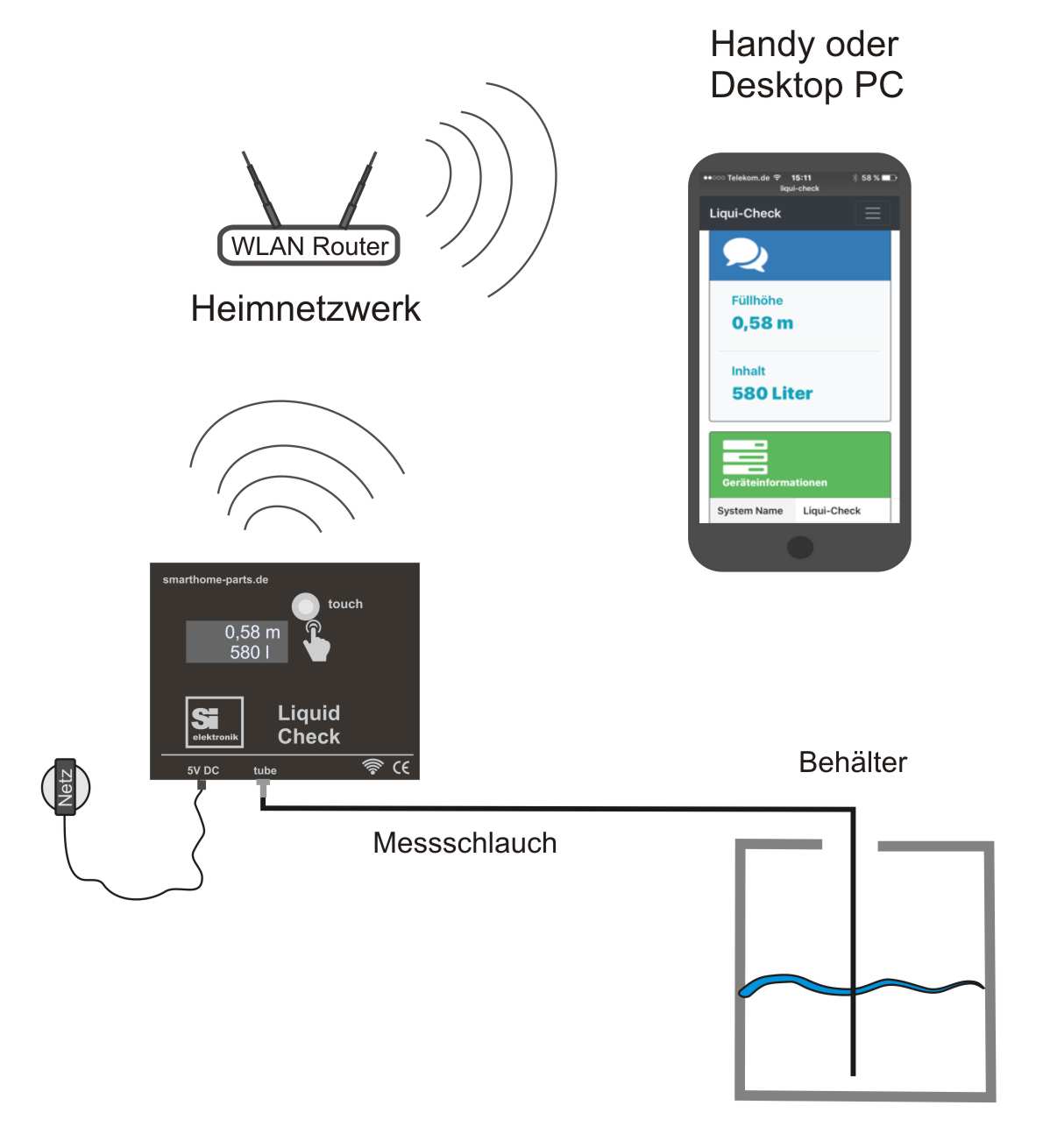

Die Messmethode basiert auf einer hydrostatischen Messung des Flüssigkeitspegel in einem Behälter. Eine Flüssigkeit übt aufgrund der Schwerkraft abhängig von ihrer spezifischen Dichte einen Druck auf den am oder über dem Boden eines Behälters positionierten Messschlauch aus. Durch Aufbau eines Gegendruckes kann Liquid Check den entsprechenden Wert bestimmen, ohne sich direkt im oder am Messobjekt zu befinden. Messungen auf Basis des Hydrostatischen-Prinzips ermitteln immer die Höhe des Flüssigkeitsstandes. Unter Verwendung der festgelegten Behälter-Formparameter kann Liquid Check so auch den Volumeninhalt bestimmen. Liquid-Check muss nicht direkt am zu messenden Behälter angebracht sein, sondern kann zum Bsp. im naheliegenden Technikraum montiert werden. Zur Messung wird lediglich eine dünne Schlauchverbindung zum Behälter bzw. Tank benötigt. Das Schlauchende muss über ein Gewicht am oder über dem Boden des Behälters positioniert werden.

Vorteile

Liquid Check bietet folgende Leistungsmerkmale:

1. Genaue Messung absolut

2. Genaue Wiederholungsmessung

3. Montage nicht direkt am Behälter/Tank notwendig

4. Keine Kalibrierung erforderlich

5. Gute WLAN Verbindung, da In-Haus Montage

6. Gute Stomversorgung, da In-Haus Montage

7. Verbindung zum WLAN-Netzwerk über WPS-Taste des Routers

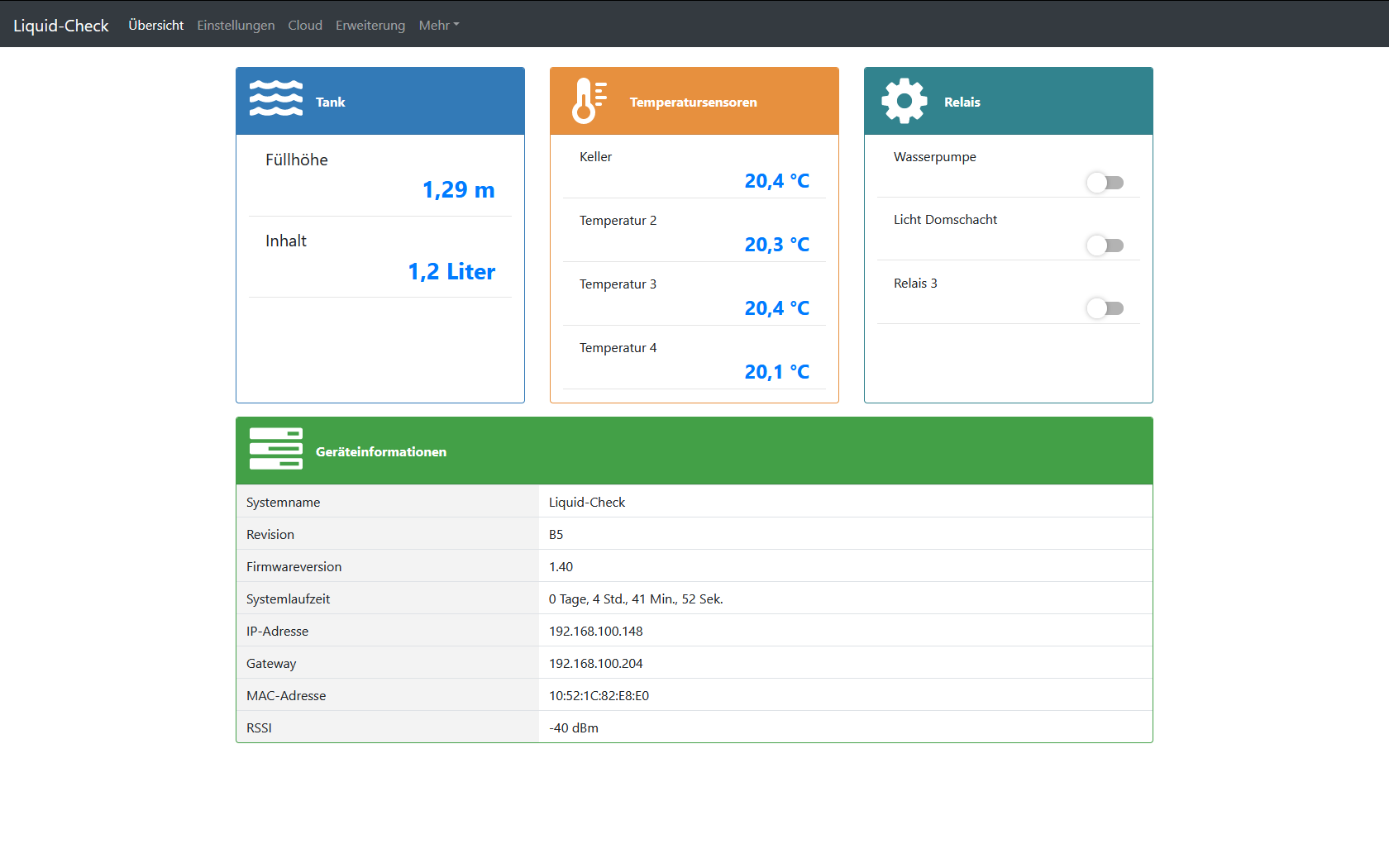

8. Einstellung aller Parameter über lokale Webseite

9. Responsive Darstellung am Handy

10. Keine separate App notwendig

11. Einstellung verschiedener Behälterformen und Maße

12. Eingabe einer Peiltabelle für komplexe Behälterformen

13. Mess-Intervall einstellbar

14. Spezifische Dichte der Flüssigkeit einstellbar

15. Offset für Messposition (Schlauchposition über dem Boden)

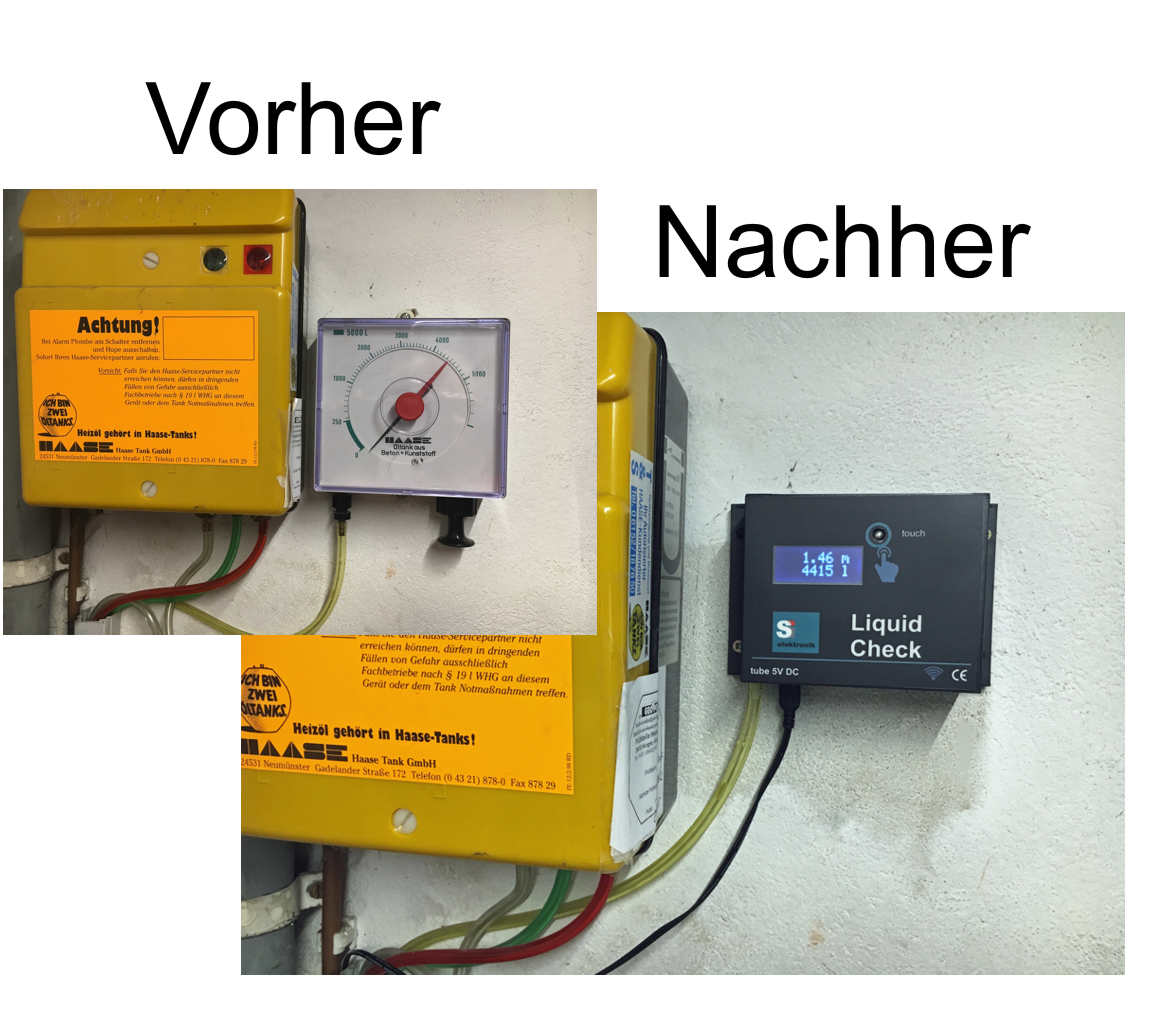

16. Direkte Austauschmöglichkeit von vorhanden Pump-Tankuhren

17. Einbindung in Smart-Home Systeme möglich

18. FHEM - Modul zur Einbindung in das quelloffene SmartHome System verfügbar

19. Günstige Anschaffungskosten

Technische Daten

Spannungsversorgung	:	5 V DC / 1 A Steckernetzteil microUSB
Anschlussleistung	:	0,3 W Normal / 3 W aktiver Messzyklus
Pumpendruck Max.	:	0,5 BAR
Gewicht	:	0,2 kg
Abmessungen L/B/H	:	131mm x 90mm x 48mm
Geräte-Einbaulage	:	beliebig
Genauigkeit		+/- 1cm
Temperaturbereich	:	-5/+45°C
Schutzklasse	:	IP30
Unterstützte Webbrowser		Google-Chrome, Firefox, MS-Edge, Opera, Safari
Messchlauch Anschuß	:	4mm Schlauchtülle
Empfohlener-Messschlauch	:	Polyester-Polyurethan 6mm x 4mm: kleiner Biegeradius durch besondere Flexibilität sehr gute Kälteflexibilität und Rückstelleigenschaften knick- und abriebfest beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe

Technische Daten LC-SM1 Schaltmodul
*Kontakt K1 für Kleinspannung. Schaltet bei Unterschreitung eines einstellbaren Pegels	:	Wechselkontakt Belastung max.: 30 V DC /AC - 1 A
*Kontakt K2 für Kleinspannung. Schaltet bei Überschreitung eines einstellbaren Pegels	:	Wechselkontakt Belastung max.: 30 V DC /AC - 1 A
*Kontakt K3 für Kleinspannung. Über Weboberfläche schaltbar	:	Schließkontakt Belastung max.: 30 V DC /AC - 1 A
Spannungsausgang 5V	:	Belastung max: 0,5 A
1-Wire Anschluss max. 4 Temperaturfühler	:	GND, VDD, DQ Typ: DS18B20
* Einstellung im Auslieferungszustand, abweichende Konfiguration kann im Menü eingestellt werden.

Cloud

Liquid-Check Cloud

Liquid-Check powerd by Grafana

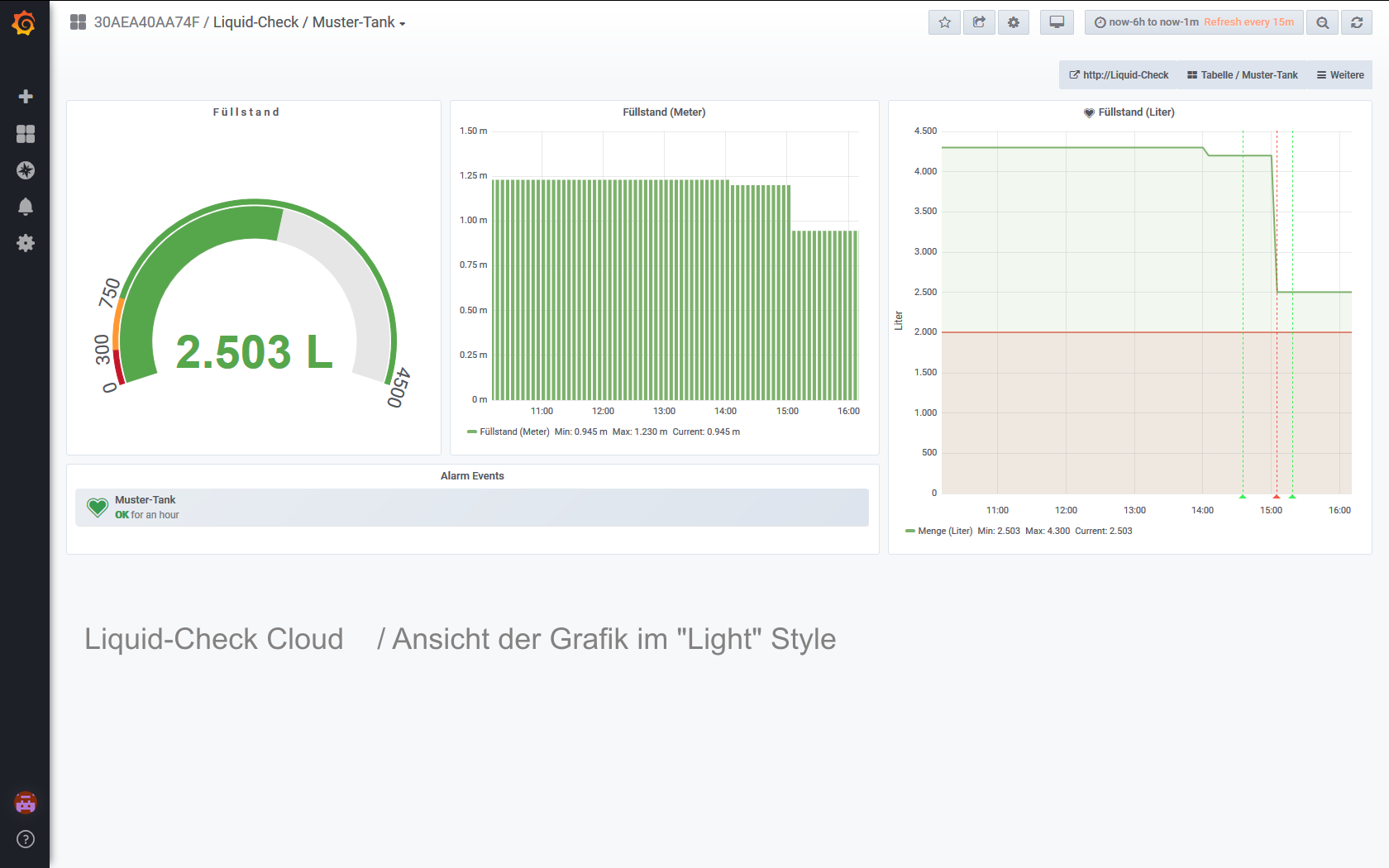

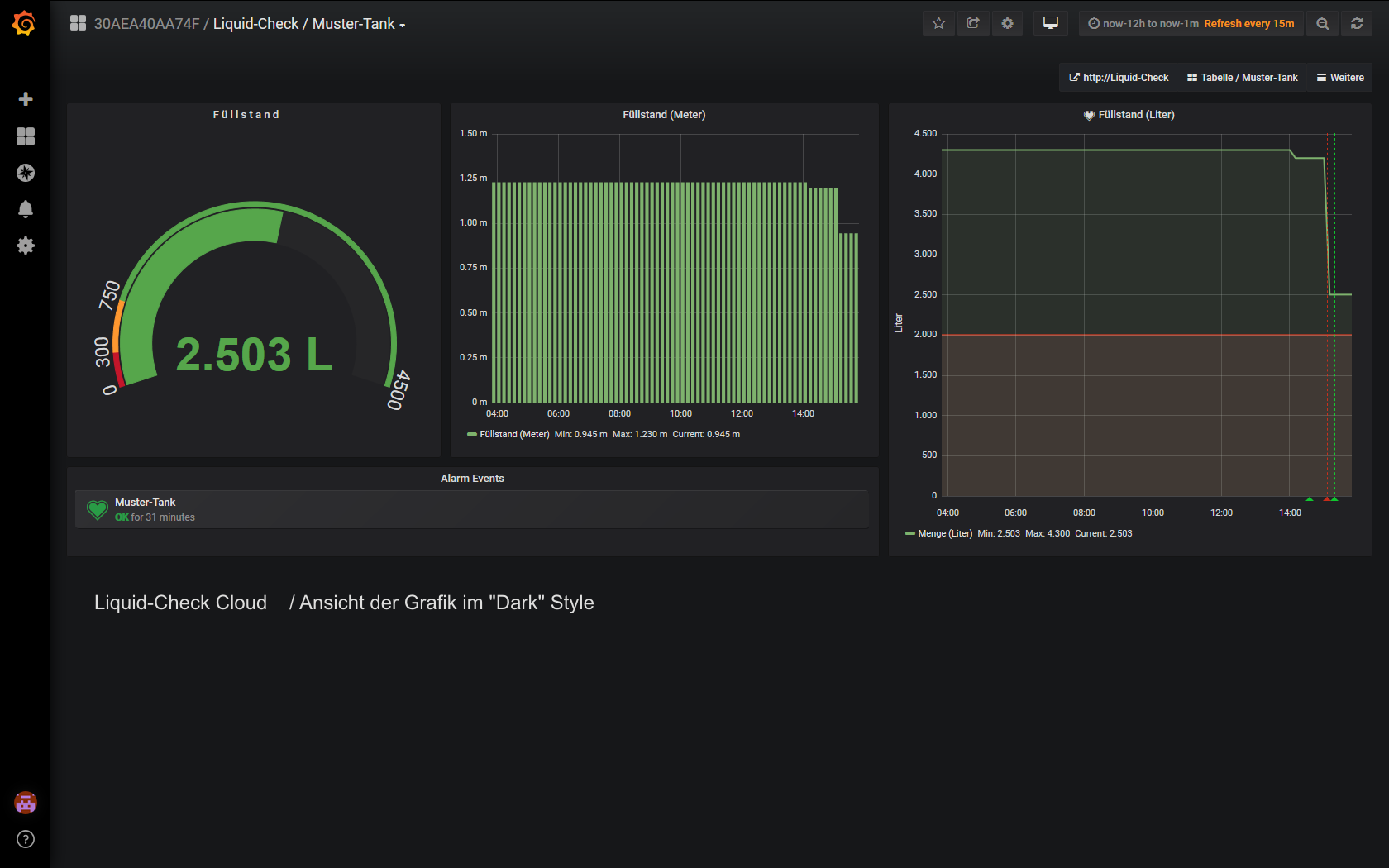

Für die Aufzeichnung Ihrer Messwerte verfügt „Liquid-Check“ über eine Schnittstelle zu unserem Webportal. Unser Server verwendet die Visualisierungs-Software „Grafana“.Hier können Ihre Füllstände und Mengen gespeichert, und grafisch aufbereitet dargestellt werden (Siehe Bild). Durch Ihren persönlichen Login haben Sie die Möglichkeit, die Grafiken auch an einem anderen Standort per PC-Webbrowser oder per Handy zu überwachen. Auch ein Alarm-Füllstand kann definiert werden, der bei Über- oder Unterschreitung des Levels erfolgt und dann eine Benachrichtigung per Mail sendet.
Bei Aktivierung der Cloud-Funktion auf der Einrichtungsseite des Liquid-Check, erhalten Sie die Zugangsdaten zum Webportal. Ihre Daten sind durch eine https-Verbindung, sowie durch einen individuellen Sicherheitsschlüssel geschützt.

Sobald die Cloud-Funktion aktiviert ist, sendet „Liquid-Check“ seine letzte Messung jede Stunde zyklisch an das Portal. Zusätzlich werden die Daten bei einer manuell aktivierten Messung sofort an das Portal gesendet.

Zur Aktivierung werden folgende Daten benötigt:

Mail-Adresse des Nutzers

Maximaler Füllstand des zu messenden Behälters

Kurzbeschreibung des Behälters z.B. Zisterne-Garten

Optional kann eine „Alarm-Füllmenge“ angegeben werden.

Mehrere Geräte können durch Aktivierung mit der gleichen e-mail in einem Account verwaltet werden.

Wird die Cloud-Funktion in der Einrichtungsseite des „Liquid-Check“ deaktiviert, dann werden keine Messdaten mehr an das Webportal gesendet. Die bereits gespeicherten Daten bleiben dabei in der Cloud erhalten.

Ein Löschen des Cloud-Accounts auf der Einrichtungsseite des „Liquid-Check“ bewirkt eine komplette Löschung der Account, sowie auch der aufgezeichneten Messdaten.

Download

Erfolgreiche Integrationen in SmartHome-Systeme gibt es bereits in:

FHEM
openHAB
Loxone
Home Assistant (https://github.com/josa42/homeassistant-liquid-check)
KNX über Gira X1
IoBroker (https://www.npmjs.com/package/iobroker.liquid-check)
Homematic (CCU2 und CCU3, RaspberryMatic) über Addon CUxD

Webseite:

https://liquid-check-info.si-elektronik.de

Kundenrezensionen (2)

Englbrecht E., 11.07.2023

Es wird bei uns als Füllstandskontrolle für einen Versuchsaufbau verwendet und macht seine Arbeit problemlos. Durch das Messprinzip ist es auch der Einsatz mit Öl, sogar bei höheren Temperaturen kein Problem, wenn man nur den Messschlauch entsprechend lang und aus dem richtigen Material wählt. Die Eingabe der Schlauchposition kann als Nullabgleich verwendet werden (kann auch negativ eingegeben werden). Einsatz mit Öl, sogar bei höheren Temperaturen kein Problem, wenn man nur den Messschlauch entsprechend lang und aus dem richtigen Material wählt. Die Eingabe der Schlauchposition kann als Nullabgleich verwendet werden (kann auch negativ eingegeben werden).
Zur Rezension
Hermann E., 11.07.2023

Sehr gutes Gerät! Ich habe ds Gerät für meine Regenwasserzisterne angeschafft und mittlerweile seit 2 Monaten in Betrieb. Ich muss sagen: Es funktioniert tadellos, ist sehr wiederholgenau und absolut zuverlässig. Die Installation und die Einrichtung der App ist, wenn man technisch auch nur einigermaße versiert ist, absolut unkompliziert. Ich habe die Version mit den Relais-Ausgängen, die ich demnächst auch in Betrieb nehmen werde, und zwar: 1. für die Pumpe, damit ich einen Trockenlauf bei leerer Zisterne vermeiden kann. 2. Für die volle Zisterne, damit ich beim Nachfüllen das Ventil automatisch schließen lassen kann. Fazit: Eine tolle Idee, die auch sehr gut und alltagstauglich umgesetzt wurde. Ich bin begeistert und kann es nur weiterempfehlen. funktioniert tadellos, ist sehr wiederholgenau und absolut zuverlässig. Die Installation und die Einrichtung der App ist, wenn man technisch auch nur einigermaße versiert ist, absolut unkompliziert. Ich habe die Version mit den Relais-Ausgängen, die ich demnächst auch in Betrieb nehmen werde, und zwar: 1. für die Pumpe, damit ich einen Trockenlauf bei leerer Zisterne vermeiden kann. 2. Für die volle Zisterne, damit ich beim Nachfüllen das Ventil automatisch schließen lassen kann. Fazit: Eine tolle Idee, die auch sehr gut und alltagstauglich umgesetzt wurde. Ich bin begeistert und kann es nur weiterempfehlen.
Zur Rezension
